叶县将军山风电场项目
叶县将军山项目35KV集电线路跨越封网施工
叶县将军山项目35KV集电线路跨越封网施工
一、工程概况
叶县将军山风电场项目35kV集电线路工程导地线展放施工中,其中PA27-PA28需跨越太阳能电站35kV汇集站-35kV光伏线路。根据被跨越线路运行单位的要求,太阳能电站35kV汇集站-35kV光伏线路不能停电。为保证地方线路运行不受影响,同时保证本工程的工期目标,PA27-PA28需跨越太阳能电站35kV汇集站-35kV光伏线路采取不停电封网的跨越方式。

二、跨越简介

本次架线施工作业段为塔号PA25-PA30,共计跨越35kV线路1条。
1、本工程塔号PA27-PA28跨越太阳能电站35kV汇集站-35kV光伏线路,跨越点塔型分别为PA27:06B6-SJ2-24;PA28:06B6-SZK-36;其中PA27为双回路转角塔,PA28为双回路跨越塔,跨越点档距115米。
2、跨越点导线按双回路设计(导线标称截面JL/G1A-240/30钢芯铝绞线;);地线采用为OPGW-48B1-50[58;12](48芯)复合光缆。塔号PA27-PA29段导地线均不允许接头。


跨越参数

参数项目 1
本工程跨越点杆塔编号 PA27-PA28
两端杆塔形式及呼称高 PA27:06B6-SJ2-24;
PA28:06B6-SZK-36;
跨越档档距 115m
被跨越物名称 35kV光伏出线
被跨越物杆塔档号 003#-004#
被跨越物对地高度 26.2m
被跨越物与相邻杆塔距离 PA27 (85m)
PA28 (30m)
交叉角 39°03′23″
被跨越线路两塔档距 003#塔与004#塔档距为282m
跨越点处跨越线路边线与被跨越线路最近铁塔距离 6.25m
跨越线路与被跨越线路最近两塔距离 被跨越线路003#塔与新建PA28水平距离32.5m
被跨越线路距离被跨越点最近铁塔塔宽 被跨越线路铁塔003#塔宽6.78m



无跨越架不停电跨越架线封网跨越施工工序


本次跨越点两侧塔形横担参数如下:

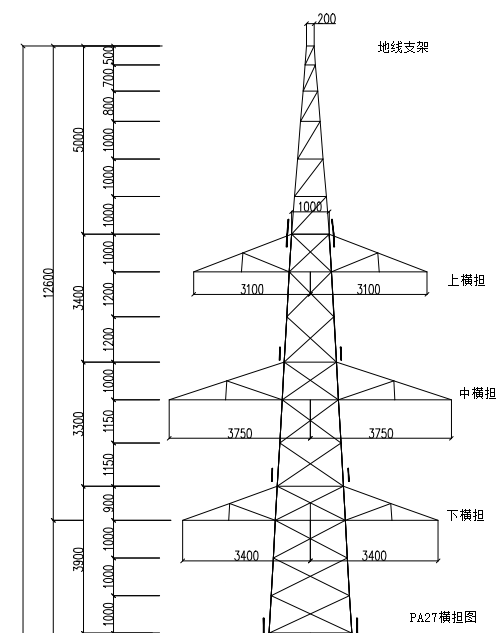

GA27塔横担部分示意图

GA28塔横担部分示意图
PA27-PA28跨越35kV光伏出线。新建35kV中横担为最长横担。
封网作业时,需保证每项导线需在绝缘网内。因耐张塔悬挂放线滑车时,位置可灵活变动,封网考虑宽度8.5m。此距离同时为承载滑车的悬挂间距。








绞磨布置示意图:

跨越封网相关参数
参数项目
本工程跨越点杆塔编号 PA27-PA28
两端杆塔形式及呼称高 PA27: 06B6-SJ2-24;
 PA28:06B6-SZK-36;
跨越档档距 115m
被跨越物名称 35kV光伏出线
封网长度 约42m

封网效果示意图:

图中:
1 --承载索(绝缘段)
2 --连接器
3 --承载索(非绝缘段)
4 --调节工具
5 --地锚
6 --承载索滑轮
7 --封顶网
8 --导线放线滑轮
‍‍不停电跨越35kV线路封网作业施工完成





导地线采用无人机牵引导引绳,牵引绳牵引导地线的展放方式
实现无人机带线跨越完成导地线展放施工
